电动V型调节球阀

  • 所属分类:电动球阀

  • 点击次数:
  • 发布日期:2018/09/07
  • 在线询价
详细介绍

Q941F-16Q/C、Q941F-25Q、Q941F-25、Q941F-40型电动V型调节球阀


电动V型调节球阀



电动V型调节球阀,由调节型电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此电动V型球阀适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。电动V型球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号控制运转。电动V型调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动V型球阀电动球阀广泛应用于食品、环保、轻工、石油、石化、煤矿、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

另外,本公司生产的电动执行器已通过煤安认证,防爆认证书,并颁发生产许可证,可在易燃易爆的环境中安全使用。


电动V型调节球阀


电动V型调节球阀电动V型调节球阀


主要特点

1、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

2、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;

3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;

4、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。


公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

公称压力PN(mpa)

1.0、1.6、2.5、4.0、6.4(Mpa)或ANSI150LB/300LB

连接形式

DN25~DN250(对夹式)、DN25~DN600(法兰式)

温度范围

-20~160℃(常温)、-20~230℃(中温)、-20~425℃(高温)

压力试验

阀体水压测试压力为最大工作压力的1.5倍,
密封测试压力为最大工作压力1.1倍,测试介质为水。

流量特性

V型球阀的流量特性为近似等百分比的特点。

泄漏量

V型球阀泄漏量应需满足下表规定,这一标准值相当于
美标ANSI/FCL70.2ClassIV级的1/50。


电动V型调节球阀

电动V型调节球阀

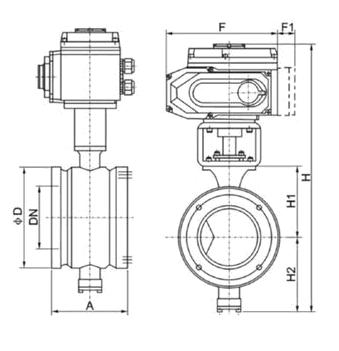

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

根据所配执行机构而定

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

b

16

18

18

20

20

20

22

22

24

24

26

28
