河南电动执行器如何正确调试电动执行器电位器阻值?

发布日期:2018-09-11 作者: 点击:

河南电动执行器如何正确调试电动执行器电位器阻值?


阀门控制器接收不到电位器的阻值信号,无法标定是用户最关心的问题。阀门运行的90度行程范围内必须保证有阻值反馈。下面河南电动执行器给大家现场演示调试方法。


1、产品

1.1电动执行器

1.2控制方式:开关型和调节型


2、调试目的

测量电位器两边阻值是否在60欧姆以内。


3、调试条件

3.1调试设备:万用表、电动执行器、电位器

3.2测试频率:测试过程中随机记录测试结果

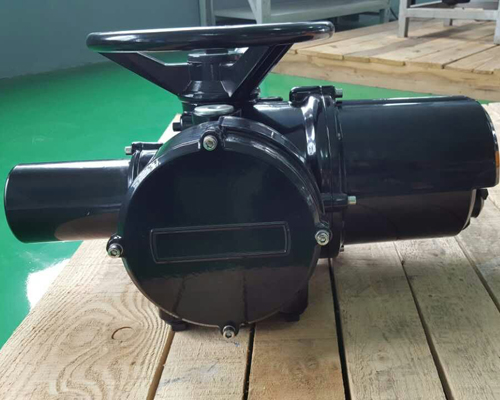

河南电动执行器

3、调试步骤

PIU型电路阻值调试方法:

1、用手柄转动执行器到50%刻度位置。

2、用万用表笔测量电位器的红色引出线与黑色引出线阻值,并记录阻值508欧姆。

3、用万用表笔测量电位器的另一端的红色引出线与白色线阻值,并记录阻值529欧姆。

4、电位器总阻值1千欧姆±10%。均分电位器阻值在500欧姆左右。


4、调试结果

两边阻值相差21欧姆,符合标准范围。


河南电动执行器:PCU型电路阻值调试方法跟PIU型电路阻值调试方法一样。不同的是PCU型电路阻值输出端口接伺服控制器,PIU型电路阻值输出端口对外提供阻值信号,可接其它任何元器件。
